Автооператор консольный

Автооператор консольный

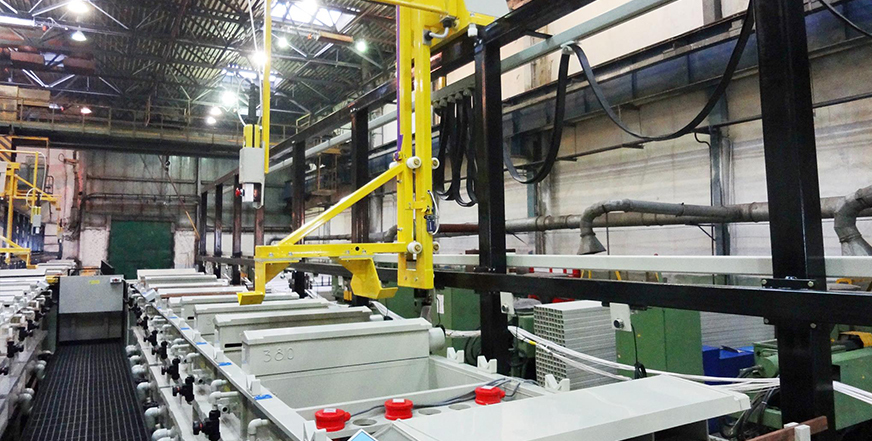

Автооператор консольный предназначен для транспортирования обрабатываемых деталей в корзинах в прямолинейных линиях гальванопокрытий и химической обработки.

Автооператор представляет собой самоходное устройство, имеющее возможность перемещаться по рельсовому пути, устанавливаемого вдоль ряда  гальванических ванн, на двух колесах, одно из которых приводное. Консоль с  грузозахватами перемещается по направляющим  рамы корпуса автооператора поперек линии движения. Механизм подъема консоли  ленточный с цепной передачей от мотор-редуктора. Корпус автооператора несет на себе приводы и другие механизмы. Приводы оснащены встроенными тормозами. Подвод питания к приводам осуществляется через гибкий кабель (в комплект поставки не входит).

Автооператор имеет кнопочную станцию для ручного управления, установленную на кронштейне корпуса со стороны обслуживания. Возможно управление автооператором в полуавтоматическом и автоматическом режиме с помощью систем управления транспортным роботом на базе промышленного компьютера.

Технические характеристики

Наименование показателя

Ед.  изм.

Значение

Грузоподъемность

кг

150

Скорость подъема (опускания)

м/с

0,05 - 0,15

Скорость горизонтального перемещения

м/с

0,1– 0,3

Подводимое  напряжение:





   - концевых выключателей

В

+ 24 (постоянный ток)

   - приводов

В

~ 380

Мощность электродвигателей:





   - привода подъема

кВт

1,1

   - привода перемещения

кВт

0,55

Профиль рельсового пути

мм

труба 100х100х4

Расстояние между захватами автооператора

мм

550

Ход захватов по вертикали

мм

1050

Размеры обслуживаемых ванн (длина х глубина), max

мм

800х700

Высота рельсового пути  над бортом ванны

мм

1484

Габаритные размеры:

   - длина

   - ширина

   - высота

мм



1707

896

2029

Масса, не более

кг

225
