Автооператор подвесной

Автооператор подвесной

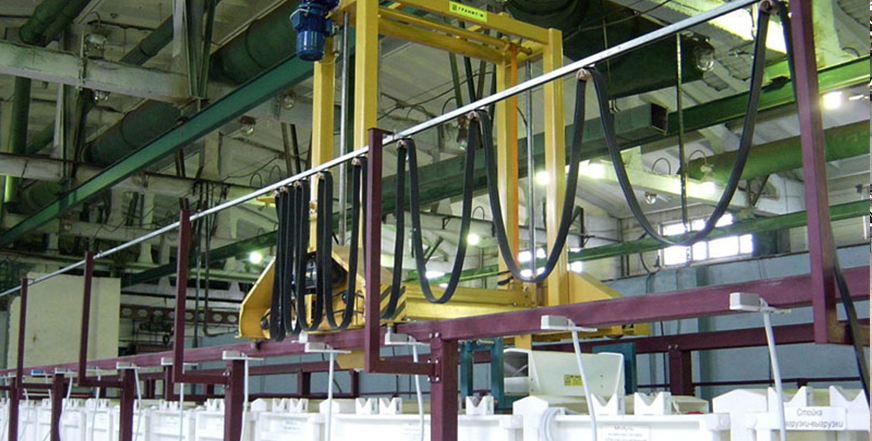

Автооператор подвесной предназначен для транспортирования обрабатываемых деталей в барабанах и на подвесках в прямолинейных линиях гальванопокрытий и химической обработки.

Автооператор  представляет собой самоходное устройство, имеющее возможность перемещаться по 2-х рельсовому пути на 4-х колесах, два из которых приводные. На  стойках автооператора, поперек линии движения, по направляющим перемещается каретка с захватами. Механизм подъема каретки – ленточный. На автооператоре предусмотрены узлы блокировки при обрыве ленты, расположенные в верхней части  стойки. Каркас несет на себе приводы и другие механизмы. Приводы подъема и передвижения оснащены встроенными тормозами. Подвод питания к приводам осуществляется через гибкий кабель (в комплект поставки не входит).

Автооператор имеет кнопочную станцию для ручного управления, установленную на кронштейне стойки. Возможно управление автооператором в полуавтоматическом и автоматическом режиме,  с помощью систем управления транспортным роботом на базе промышленного компьютера.

Технические характеристики

Наименование параметра

Ед. изм.

Величина

Грузоподъемность, макс.

кг

500

Скорость подъема (опускания)

м/с

0,05?0,15

Скорость горизонтального перемещения

м/с

0,1? 0,35

Подводимое напряжение:





                                                               концевых выключателей

В

± 24 (постоянный ток)

                                                               приводов

В

~ 380

Мощность электродвигателей:





                                                               привода подъема

кВт

1,5

                                                               привода перемещения

кВт

0,55

Расстояние между грузозахватами автооператора

мм

1520

Ход захватов по вертикали

мм

1450

Профиль рельсового пути

мм

Труба 100х100х4

Высота рельсового пути над бортом ванны

мм

2328

Применяемость с ванной (L х H) (внутренний размер)

мм

1500 х 1200

Габаритные размеры  (LxBxH) (захват в нижнем положении)

мм

2600x1370x2220 (2520)

Масса, не более

кг

550
